ГОСТ: Вид климатического исполнения У1 по ГОСТ 15150-69.
Пункт газорегуляторный блочный применяется для газоснабжения жилых, коммунально-бытовых зданий, промышленных и сельскохозяйственных объектов.

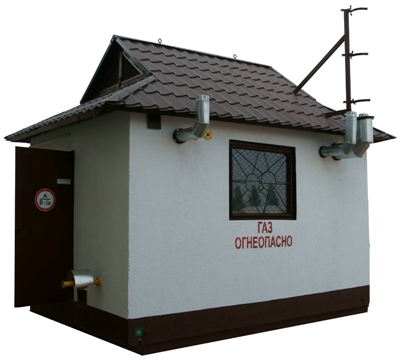

ГРП представляет собой систему газорегулирования смонтированную в железобетонном здании (блочного типа).
Пункт газорегуляторный ГРП предназначен для снижения давления природного газа и поддержания его на заданном уровне независимо от расхода и колебаний выходного давления.
Наименование параметра или размера Значение для исполнения
Диапазон вх. давления 0,1-1,2 МПа
Диапазон вых. давления 0,002-0,6 МПа
Пропускная способность м3/г 20000
Габаритные размеры:
длина, мм 3 900
ширина, мм 3 000
высота до конька, мм 4 150
вес, т 17
Здание ГРП состоит из трех помещений:
-технологического;
-отопительное;
- телемеханики.
В технологическом помещении размещено газораспределительное оборудование, установленное на опорах. Освещение в технологическом помещении осуществляется электросветильником во взрывобезопасном исполнении и через окно.
В помещении телеметрии расположено электрооборудование, приборы телеметрии. Освещение осуществляется электросветильником и через открытый дверной проем.
В помещении топочной находится аппарат отопительный типа АОГВ-11,6 с максимальной температурой теплоносителя+950С. Отопление обеспечивает в помещениях ГРП не ниже +50С. Освещение осуществляется электросветильником во взрывозащищенном исполнении и через открытый дверной проем.
Варианты исполнения:
-с одной линией редуцирования и байпасом;
-с основной и резервной линиями редуцирования;
-с двумя линиями редуцирования, настроенными на разное выходное давление и байпасом;
-с двумя линиями редуцирования, настроенными на разное выходное давление и резервными линиями редуцирования;
-с узлом учета расхода газа или без него;
-с телеметрией или без телеметрии.
